SMスクリューフィーダー ユニット
モーターまで付属したスクリューフィーダーユニットのみの販売です。
※大容量のSMBタイプ（φ89.1〜139.8）もご用意しています。
単軸スクリューフィーダー
フィーダー径 |
参考能力 |
スクリュー種類 |

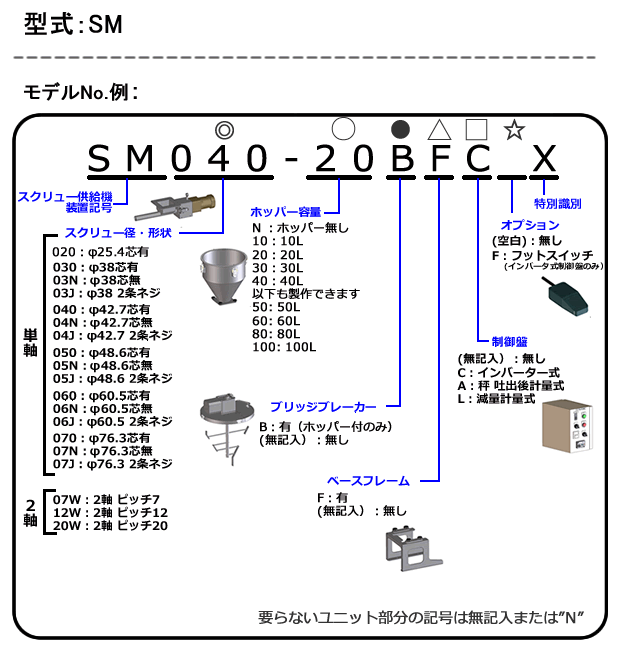

モデルNo |
PDF図面 |
|
φ38 |
13Kg/Hr |
芯有 |
SM030 |
|
15Kg/Hr |
芯なし |
SM03N |
||
13Kg/Hr |
2条ねじ |
SM03J |
||
φ42.7 |
18Kg/Hr |
芯有 |
SM040 |
|
21Kg/Hr |
芯なし |
SM04N |
||
25Kg/Hr |
2条ねじ |
SM04J |
||
|
φ48.6 |
46Kg/Hr |
芯有 |
SM050 |
|
55Kg/Hr |
芯なし |
SM05N |
||
50Kg/Hr |
2条ねじ |
SM05J |
||
|
φ60.5 |
76Kg/Hr |
芯有 |
SM060 |
|
91Kg/Hr |
芯なし |
SM06N |
||
78Kg/Hr |
2条ねじ |
SM06J |
||
φ76.3 |
158Kg/Hr |
芯有 |
SM070 |
|
190Kg/Hr |
芯なし |
SM07N |
※能力は、嵩比重0.5, 効率1の樹脂粒体を想定して表示しています。
※2013年5月から、能力表示統一化で嵩比重0.8表示から 0.5表示に変更しました。旧表示と結果は変わりません。
※スクリューの回転速度が同じであっても、粉の特性や環境状況により供給能力が増減することがよくあります。
インバータ制御等を組み合わせ、運転前や定期的に供給量（スクリュー速度）を 調整してください。
※原料個々により供給効率や能力が変わります。
ご心配な場合はデモ機貸出やサンプリングテストでの確認などご提案できますのでお気軽にお問い合わせください。
※酸化チタンのみの原料は供給できない場合があります。
寸法表
ﾓﾃﾞﾙ番号 |
スクリューフィーダー寸法/mm （図1） |
ﾓｰﾀｰ ｷﾞﾔ比 |
||||||||||
A |
B |
C |
D |
E |
F |
G |
H |
I |
J |
|||
|
SM03/04/ 05/06/07 |
122.5 |
74.5 |
334.5 |
630 |
250 |
65 |
130 |
130 |
4-M6 |
□101 |
60W 1/20 |
|
ﾓﾃﾞﾙ番号 |
ﾌｨｰﾀﾞ口径 |
スクリュー径 ピッチ寸法/mm（図2・3） |
||||||
K |
L |
M |
N |
O |
P |
|||
SM030 |
軸有 |
φ38 |
15 |
20 |
3 |
25 |
386.5 |
288.7 |
SM03N |
軸なし |
22 |
5 |
|||||
SM03J |
2条 |
24 |
3 |
|||||
SM040 |
軸有 |
φ42.7 |
17 |
20 |
3 |
29 |
386.5 |
288.7 |
SM04N |
軸なし |
23 |
6 |
|||||
SM04J |
2条 |
30 |
3 |
|||||
SM050 |
軸有 |
φ48.6 |
17 |
25 |
3 |
37 |
386.5 |
290.5 |
SM05N |
軸なし |
28 |
6 |
|||||
SM05J |
2条 |
30 |
3 |
|||||
SM060 |
軸有 |
φ60.5 |
20 |
36 |
3 |
40 |
386.5 |
286.5 |
SM06N |
軸なし |
39 |
6 |
|||||
SM06J |
2条 |
40 |
3 |
|||||
SM070 |
軸有 |
φ76.3 |
20 |
42 |
3 |
50 |
386.5 |
286.5 |
SM07N |
軸なし |
45 |
6 |
|||||
